Краткое описание преимуществ подставки для кастрюль с камерой сгорания с регулируемым потоком
2026-09-01
Чжан Биюэ, Guizhou Yixin Aneng Engineering Co., Ltd.
Аннотация: Традиционные бытовые подставки для кастрюль на газовых плитах в основном представляют собой одноопорные конструкции, выполняющие лишь основную функцию поддержки кастрюль. Это приводит к ряду распространенных в отрасли проблем, таких как легкое скольжение кастрюль, сильное перетекание пламени, неупорядоченные условия сгорания, низкая тепловая эффективность и чрезмерные выбросы дымовых газов, что долгое время препятствовало модернизации и совершенствованию энергоэффективности и безопасности бытовых газовых плит. Камера сгорания с регулируемым потоком и ступенчатым основанием разрушает традиционные представления о конструкции подставок для кастрюль, объединяя в одном устройстве множество функций, таких как ограничение скольжения, контроль потока пламени, концентрированный теплообмен, сегментированная подача кислорода и теплоизоляция. Ступенчатое основание работает в синергии со специальной камерой сгорания с регулируемым потоком, образуя систематическую и структурированную высокоэффективную систему поддержки сгорания. В данной статье сравниваются структурные различия, принципы работы и характеристики традиционных подставок для посуды и подставок для посуды с камерой сгорания с регулируемым потоком. Систематически рассматриваются технические преимущества и практическая ценность подставок для посуды с камерой сгорания с регулируемым потоком с учетом различных аспектов, включая конструкцию, оптимизацию процесса сгорания, безопасность, энергосберегающий эффект, долговечность и практичность. Демонстрируется их значительное превосходство в улучшении условий сгорания газовых плит, повышении эффективности использования тепловой энергии, снижении рисков для безопасности и продлении срока службы плит, что обеспечивает техническую основу для оптимизации конструкции и энергосберегающей модернизации бытовых газовых плит.
Ключевые слова: Бытовая газовая плита; Камера сгорания с регулируемым потоком; Конструкция подставки для посуды; Энергосбережение за счет концентрированного пламени; Противоскользящая защита; Оптимизация условий сгорания
I. Введение С повышением уровня жизни населения и технологическим прогрессом в индустрии кухонной и ванной техники бытовые газовые плиты постепенно превратились из простых кухонных приборов в высококачественные изделия, отличающиеся высокой эффективностью, энергосбережением, безопасностью, стабильностью, интеллектуальностью, долговечностью и комфортом в использовании. Национальные стандарты энергосбережения и правила безопасности продолжают ужесточаться, и потребители постоянно повышают свои требования к тепловой эффективности газовых плит, полноте сгорания, безопасности и стабильности работы. Подставка для посуды, являясь ключевым компонентом газовых плит, непосредственно участвует в процессе сгорания и теплообмена. Ее конструкция напрямую влияет на форму пламени, подачу воздуха, теплопередачу и устойчивость посуды, что делает ее ключевым элементом, определяющим общую производительность газовой плиты.
Долгое время исследования и разработки в отечественной индустрии газовых плит были сосредоточены в основном на основных компонентах сгорания, таких как конструкция горелки, параметры сопла и способы подачи воздуха. Подставки для посуды, как правило, считались простыми аксессуарами с упрощенной конструкцией и ограниченной функциональностью. Большинство традиционных подставок для посуды на рынке представляют собой открытые чугунные конструкции с тремя или четырьмя опорами, удерживающие посуду исключительно на простых точках опоры. Им не хватает конструкций, препятствующих распространению пламени, направленных каналов подачи воздуха и противоскользящих покрытий. В реальных условиях приготовления пищи это легко приводит к таким проблемам, как скольжение посуды, нестабильное приготовление, перелив пламени, рассеянное пламя, обжигающее варочную поверхность, потеря тепла, недостаток кислорода во время горения, желтое пламя и дым, а также высокие выбросы угарного газа. Это не только приводит к растрате газовой энергии и снижению эффективности приготовления, но и создает угрозу безопасности, например, ожоги и ускоренное старение посуды.
Подставка для посуды с камерой сгорания с регулируемым потоком представляет собой интегрированный функциональный конструктивный компонент, разработанный на основе принципов гидродинамики, динамики горения газа и теплопроводности. Это не просто обычная подставка для посуды, а полноценный компонент системы сгорания, точно соответствующий камере сгорания с регулируемым потоком. Эта подставка переосмысливает конструктивную логику традиционных подставок для посуды, отказываясь от единственной несущей функции. Благодаря множеству запатентованных конструкций, включая кольцеобразную ограничивающую структуру, кольцеобразную камеру сбора пламени с регулируемым потоком, многослойный направленный канал подачи воздуха и огнестойкую теплоизоляционную защитную конструкцию, систематически решаются различные проблемы традиционных подставок для кастрюль и традиционных систем сгорания, обеспечивая всестороннее улучшение стабильности приготовления пищи, полноты сгорания, использования тепловой энергии, безопасности и долговечности изделия. В данной статье всесторонне анализируются общие преимущества подставки для кастрюль с камерой сгорания с регулируемым потоком путем сочетания конструктивных принципов с практическими сценариями применения.
II. Конструктивные недостатки и проблемы отрасли традиционных подставок для кастрюль на газовых плитах
Для наглядной демонстрации технических преимуществ подставки для кастрюль с камерой сгорания с регулируемым потоком необходимо сначала уточнить присущие традиционным подставкам для кастрюль недостатки и проанализировать проблемы отрасли с точки зрения практических сценариев применения и технических принципов.
2.1 Простая опорная конструкция приводит к значительным проблемам со скольжением кастрюль
В традиционных подставках для кастрюль на газовых плитах часто используется открытая, прямая опорная конструкция в виде когтей. Это приводит к малому количеству точек опоры, гладкой контактной поверхности и отсутствию бокового ограничения и противоскользящих механизмов фиксации. Обычно используемые воки с круглым дном и изогнутые кастрюли имеют плохую посадку, что приводит к недостаточной устойчивости опоры. При смещении центра тяжести кастрюля склонна к наклону и смещению, что потенциально может привести к скольжению и проливанию жидкости, влияя на процесс приготовления пищи и увеличивая риск ожогов и открытого пламени. Кроме того, традиционные подставки для кастрюль работают при высоких температурах в течение длительного времени, что делает чугунный материал восприимчивым к тепловой деформации и ослаблению точек опоры. Чем дольше они используются, тем хуже становится устойчивость опоры, усугубляя проблемы со скольжением и раскачиванием кастрюли.
2.2 Отсутствие конструкции, ограничивающей распространение пламени, приводит к значительным потерям тепла
Традиционные открытые подставки для кастрюль не имеют конструкций, ограничивающих распространение пламени и контролирующих его поток, что позволяет газовому пламени свободно распространяться. Во время горения пламя беспрепятственно распространяется во всех направлениях, и лишь небольшая часть пламени остается на дне кастрюли для теплообмена. Большое количество высокотемпературного пламени и лучистого тепла напрямую распространяется на панель варочной поверхности и окружающее пространство, что приводит к значительным потерям тепловой энергии. Это одна из основных причин, почему традиционные газовые плиты часто страдают от «высокого пламени, которое не концентрирует тепло, слабого приготовления пищи методом обжаривания и медленного кипячения воды», что приводит к постоянно низким показателям использования тепла, не соответствующим национальным требованиям по энергосбережению и сокращению выбросов в кухонной и ванной технике.
2.3 Неравномерная подача воздуха, плохие условия горения и чрезмерное количество отработанных газов. Для полного сгорания газа необходимо разумное соотношение первичного и вторичного притока воздуха. Равномерность и стабильность подачи воздуха напрямую определяют качество горения. Традиционные подставки для кастрюль не имеют направленных каналов подачи воздуха, полагаясь исключительно на естественную диффузию для притока воздуха, что делает невозможным контроль объема и направления воздуха. Во время приготовления пищи дно кастрюли может легко блокировать локальные воздухозаборные пространства, вызывая дефицит кислорода в зоне горения и приводя к нежелательным явлениям горения, таким как желтое пламя, затухание пламени, обратный огонь и дым. Неполное сгорание не только значительно снижает тепловую эффективность, но и приводит к образованию большого количества вредных испарений, таких как угарный газ и углеводороды. Длительное использование загрязняет воздух в помещении и вредит здоровью человека, не соответствуя требованиям национального стандарта GB 16410-2020 «Бытовые газовые плиты».
2.4 Сильное высокотемпературное излучение, быстрое старение и низкая безопасность: Свободно распространяющееся пламя и высокотемпературное тепловое излучение постоянно нагревают стеклянную панель, основание горелки, ручки кастрюль и окружающую посуду. Длительное воздействие высоких температур приводит к пожелтению, старению и потере термостойкости панели посуды. Уплотнения и пластиковые детали стареют и изнашиваются быстрее, сокращая общий срок службы посуды. Одновременно с этим, переливающееся пламя может легко обжечь ручки кастрюль и поверхности варочной панели, создавая высокий риск ожогов. Накопление высоких температур на кухне также значительно снижает комфорт приготовления пищи и представляет собой множество угроз безопасности.
2.5 Устаревшие материалы и производственные процессы, низкая прочность и легкость очистки: Большинство традиционных подставок для посуды на рынке изготовлены из обычного чугуна с шероховатой поверхностью, что обеспечивает низкую устойчивость к высоким температурам, коррозии и масляным пятнам. Длительное воздействие высоких температур, открытого огня, масляных паров, жира и влаги легко приводит к таким проблемам, как ржавчина, отслоение краски, образование нагара и окислительная коррозия. Масляные пятна трудно удалить, что ухудшает гигиену кухни. Кроме того, заржавевшая и деформированная подставка для посуды еще больше снижает свою устойчивость, что приводит к сокращению срока службы и создает серьезную угрозу безопасности.

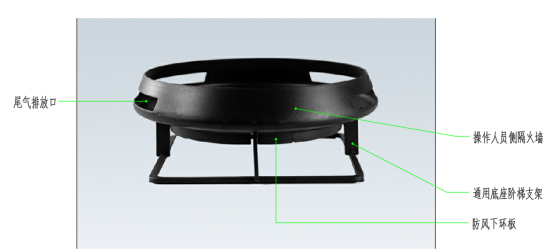

III. Основная конструкция и принцип работы подставки для посуды с камерой сгорания с регулируемым потоком: Подставка для посуды с камерой сгорания с регулируемым потоком разработана на основе принципов газожидкостной механики и высокоэффективного сгорания. Она образует комплексную систему с отдельной камерой сгорания с регулируемым потоком. Благодаря четырем основным конструктивным решениям, она принципиально устраняет различные недостатки традиционных подставок для посуды, обеспечивая всестороннее функциональное улучшение. См. «Подробная вводная схема камеры сгорания с регулируемым потоком».

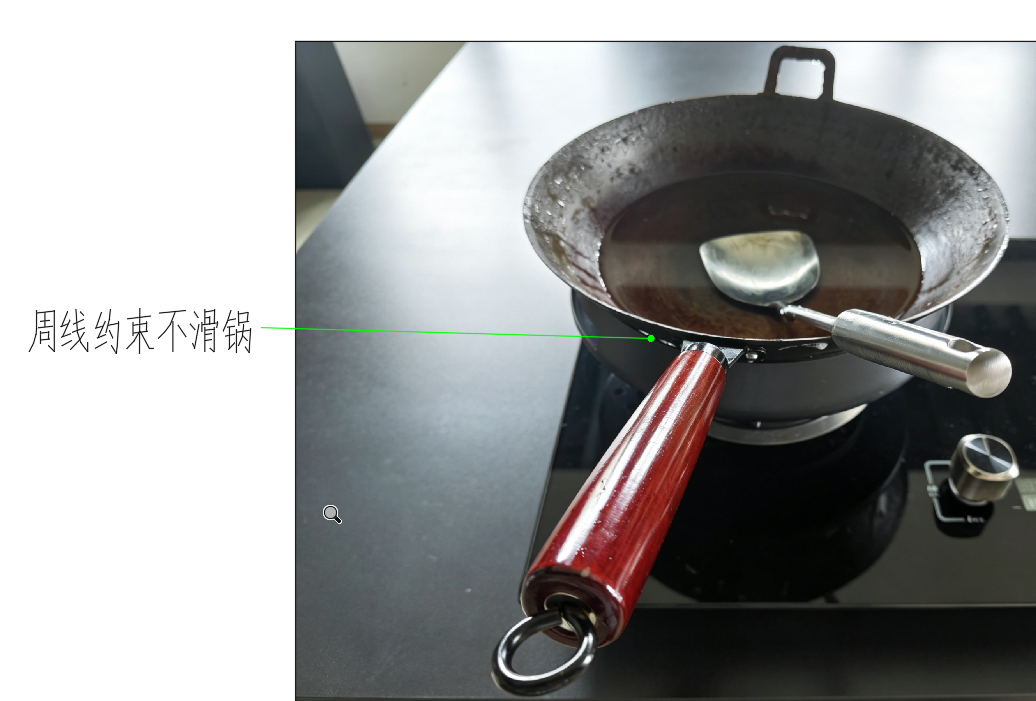

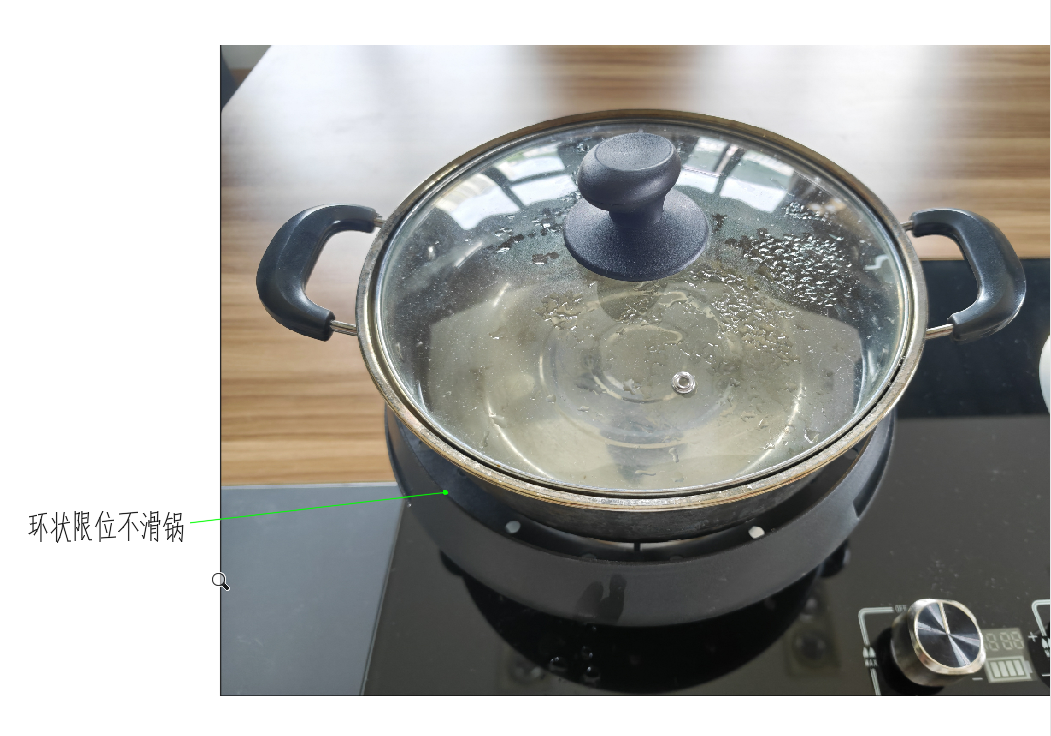

3.1 Окружающая диагональная ограничительная противоскользящая конструкция
Эта полка для кастрюль отказывается от традиционной открытой опорной конструкции с прямыми захватами и использует конструкцию складывающегося внутрь диагонального опорного кольца. Кольцевая опора образует ограниченное пространство для упаковки по всему периметру и может быть точно адаптирована ко всем типам домашних кастрюль, таких как воки с круглым дном, суповые кастрюли с плоским дном, молочные кастрюли и пароварки. Окружное ограничение значительно увеличивает трение между корпусом горшка и кольцевой опорной поверхностью. Даже если дно кастрюли испачкано водой, маслом или нагрето до высоких температур, она все равно сможет сохранять стабильный прикус. Когда корпус кастрюли помещается в кольцевую камеру сгорания, кольцевая камера сгорания ограничивает плоское пространство скольжения суповой кастрюли, полностью решая проблему безопасности скольжения суповой кастрюли. В то же время весь корпус изготовлен методом штамповки цельной детали, который имеет высокую структурную жесткость и не деформируется, не деформируется и не ослабляется в условиях высоких температур. Он полностью решает технические проблемы соскальзывания кастрюли, тряски корпуса кастрюли, опрокидывания и скольжения кастрюли с конструктивного уровня, обеспечивая стабильное и безопасное приготовление пищи.
3.2 Кольцевая противопожарная защита и конструкция полости регулирования потока
Камера сгорания с регулируемым потоком образует единую рабочую систему со ступенчатым кронштейном внизу. Пламя может гореть только в камере сгорания с регулируемым потоком, заменяя традиционный режим горения свободной диффузией пламени. В процессе горения кольцевая полость может эффективно сдерживать переполнение и распространение пламени, заставляя пламя течь равномерно вдоль изогнутой поверхности дна кастрюли, позволяя высокотемпературному пламени концентрироваться на области теплообмена на дне кастрюли, устраняя явление рассеянного огня, летящего огня и языков пламени, максимизируя блокировку эффективной тепловой энергии, уменьшая неэффективное тепловое излучение и потери тепла, а также достигая истинной концентрации огня и энергии.
3.3 Сегментированная структура канала направленной подачи воздуха
Чтобы решить общую отраслевую проблему «накопление огня означает тлеющее пламя» в обычных конструкциях для сбора огня, корпус камеры сгорания с регулируемым потоком оснащен сегментированной направленной подачей кислорода для формирования научной системы подачи воздуха. Верхнее пространство между нижней кольцевой пластиной регулируемой камеры сгорания и панелью печи реализует участок подачи кислорода, например подачи кислорода в ядро пламени и внутреннее пламя горелки; в то время как кольцевая полость противопожарной защиты сжимает пламя, она создает пространство отрицательного давления в нижнем пространстве камеры сгорания. Внешний холодный воздух может поступать в зону горения с постоянной скоростью и равномерно через двухступенчатый специальный канал подачи кислорода, непрерывно обеспечивая достаточное количество вторичного кислорода для сгорания газа. Подача вторичного кислорода соответствует направлению восходящего пламени, не мешает пламени и может точно соответствовать соотношению воздух-кислород, необходимому для сгорания газа. Он не только обеспечивает сбор пламени и контроль потока, но также обеспечивает достаточную вентиляцию и равномерную подачу кислорода в зону горения, полностью избегая проблем желтого огня, дыма и чрезмерных выхлопных газов, вызванных горением с дефицитом кислорода, и достигая высококачественных условий горения «сбор огня без тления, контроль пламени без дефицита кислорода».
3.4 Защитная конструкция изоляции межсетевого экрана
Каркас камеры сгорания с регулируемым потоком имеет изоляционную конструкцию противопожарной стены, которая имеет хорошие теплошунтирующие и теплоизоляционные свойства. С одной стороны, он направляет тепло сгорания на дно кастрюли, чтобы усилить эффект теплообмена и улучшить использование тепловой энергии; с другой стороны, он эффективно блокирует излучение высокой температуры сгорания на панель печи и нижнюю часть фюзеляжа, значительно снижая повышение температуры на поверхности печи и уменьшая повреждение аксессуаров печи от старения при высокой температуре. В то же время он может блокировать внешнее пламя, предотвращать обжигание пламенем ручек кастрюль и кухонной утвари, а также значительно повышать безопасность приготовления пищи на кухне.
IV. Комплексные преимущества подставки для кастрюль с камерой сгорания с регулируемым потоком
4.1 Стабильная и надежная опора, полностью исключающая опасность скольжения кастрюль
По сравнению с нестабильностью традиционных подставок для кастрюль с их одноточечной открытой опорой, кольцевая ограничительная конструкция подставки для кастрюль с камерой сгорания с регулируемым потоком обеспечивает возможность многонаправленного ограничения, эффективно ограничивая боковое и продольное смещение кастрюли. Будь то частое перемешивание и быстрое взбалтывание при приготовлении китайской жареной пищи или статическое тушение и томление, кастрюля остается стабильной, не скользит, не трясется и не наклоняется. Цельноштампованный высокопрочный материал основания в сочетании с термостойкой нескользящей конструкцией обеспечивает полную опору вока на верхнем кольце камеры сгорания с регулируемым потоком, обеспечивая всенаправленное ограничение на 360°. При использовании кастрюли для супа или тушения, обе кастрюли помещаются в камеру сгорания с регулируемым потоком воздуха, при этом положение кастрюли или тушеного блюда ограничивается плоскостными выступами, предотвращая скольжение. Таким образом, использование подставки для кастрюль с камерой сгорания с регулируемым потоком воздуха полностью решает распространенные проблемы скольжения и тряски кастрюль, характерные для традиционных плит, повышая безопасность и удобство приготовления пищи с точки зрения оборудования и адаптируясь к различным кулинарным привычкам китайских семей.
4.3 Сбалансированное соотношение воздуха и кислорода для полностью низкоэмиссионного сгорания
Полнота сгорания напрямую определяет качество дымовых газов и качество воздуха на кухне. Традиционные подставки для посуды страдают от неравномерного притока воздуха и недостаточного поступления кислорода, что легко приводит к неполному сгоранию продуктов. Сегментированная структура подачи воздуха в подставке для посуды с регулируемым потоком позволяет точно контролировать объем и угол подачи воздуха, обеспечивая полное смешивание воздуха и топлива и равномерную реакцию. Это приводит к стабильным условиям сгорания, чистому синему пламени и отсутствию желтого пламени, черного дыма или явлений затухания пламени/обратного воспламенения. При полностью закрытой работе измеренные выбросы угарного газа могут контролироваться на уровне ниже 1,8 ppm/мин, что значительно ниже национального стандартного предела. Это существенное снижение вредных выбросов дымовых газов эффективно улучшает качество воздуха на кухне, защищает здоровье пользователей и уменьшает образование нагара на плитах и почернение дна кастрюль, упрощая ежедневную уборку.
4.4 Теплоизоляция и защита от ожогов, продлевающие срок службы газовой плиты. Конструкция камеры сгорания с регулируемым потоком эффективно блокирует высокотемпературное излучение от горения, предотвращая длительное воздействие высоких температур на панель плиты, горелки и уплотнительную конструкцию. Это значительно снижает общее повышение рабочей температуры плиты, замедляет старение, деформацию и выход из строя компонентов, а также значительно продлевает общий срок службы газовой плиты. Это также устраняет проблему обгорания ручек кастрюль и поверхности плиты, снижая риски ожогов высокой температуры и открытого пламени. Подходит для различных сценариев использования, включая пожилых людей и детей, и всесторонне повышает уровень безопасности газовой плиты.
4.5 Превосходные материалы и качество изготовления, долговечность, простота в уходе и низкие затраты на обслуживание. Эта подставка для кастрюль изготовлена из высококачественной холоднокатаной стальной пластины DC01, полученной методом цельной штамповки, что обеспечивает высокую прочность и ударную вязкость. Он выдерживает длительные чередующиеся воздействия высоких и низких температур, а также воздействие открытого пламени высокой температуры, и не легко ломается, деформируется или расшатывается. Поверхность покрыта высококачественной матовой эмалью, обладающей превосходной термостойкостью, коррозионной стойкостью, стойкостью к окислению и масляным пятнам. По сравнению с традиционными чугунными подставками для кастрюль, он менее подвержен ржавчине, отслаиванию краски и образованию нагара. При ежедневном использовании масляные и суповые пятна можно легко удалить без утомительной полировки, что значительно повышает удобство чистки. Даже после длительного использования он сохраняет чистый внешний вид и стабильную структуру, обладая долговечностью, значительно превосходящей традиционные подставки для кастрюль, что эффективно снижает затраты на замену изделия.
4.6 Высокая системная адаптивность и высокая ценность для промышленного применения. Подставка для кастрюль с камерой сгорания с регулируемым потоком воздуха — это не универсальный модификационный аксессуар, а соответствующий конструктивный компонент, разработанный для интеграции с камерой сгорания с регулируемым потоком воздуха. Его конструктивные размеры, параметры воздушного потока и степень сгорания обладают высокой совместимостью, образуя стандартизированное и систематическое высокоэффективное решение для сгорания. Она обладает широкой совместимостью с различными газовыми плитами, включая встраиваемые, настольные и интегрированные, обеспечивая высокую совместимость и широкое применение. По сравнению с однофункциональными характеристиками традиционных подставок для кастрюль, её комплексные преимущества в области безопасности, энергосбережения, экологичности, долговечности и простоты использования эффективно повышают конкурентоспособность конечных потребителей, соответствуя тенденциям развития энергосберегающих, безопасных и высококачественных решений в индустрии кухонной и ванной техники, обладая чрезвычайно высокой рыночной ценностью и перспективами промышленного применения.
V. Заключение Подставка для кастрюль с камерой сгорания с регулируемым потоком полностью переворачивает устаревшую концепцию традиционных подставок для кастрюль, которые представляют собой лишь «простые несущие и пассивно адаптируемые» конструкции. Благодаря систематической, функциональной и конструктивно инновационной конструкции, она объединяет множество основных характеристик, включая устойчивость к скольжению, энергосберегающую концентрацию пламени, полное сгорание, теплоизоляцию, долговечность и простоту очистки, становясь ключевым компонентом высокоэффективных систем сгорания газовых плит с низким уровнем выбросов. Благодаря кольцевой ограничивающей конструкции, эта подставка решает давнюю проблему безопасности, связанную с соскальзыванием посуды, оптимизирует условия сгорания газа за счет кольцевого регулирования потока и сегментированной структуры подачи воздуха, значительно повышая эффективность использования тепловой энергии и снижая вредные выбросы дыма. Ее теплоизоляционная защитная конструкция повышает безопасность и срок службы плиты, а высококачественные материалы и технологии обеспечивают стабильную работу в течение длительного времени.
По сравнению с традиционными подставками для посуды, подставка с камерой сгорания с регулируемым потоком принципиально решает различные проблемы традиционных газовых плит, такие как рассеянное пламя, расточительный расход газа, плохое сгорание, соскальзывание, проблемы безопасности и быстрое старение. Она обладает огромными технологическими преимуществами в рациональности конструкции, стабильности работы, энергоэффективности, безопасности и защите окружающей среды, а также долговечности. Этот продукт не только эффективно улучшает общие характеристики бытовых газовых плит, удовлетворяя потребности потребителей в высококачественном приготовлении пищи, но и соответствует политическим рекомендациям и тенденциям развития в области энергосбережения, сокращения выбросов и повышения безопасности в кухонной и ванной индустрии. Обладая значительными технологическими преимуществами, практической ценностью и широкими рыночными перспективами, это высококачественное и инновационное решение для модернизации аксессуаров для бытовых газовых плит.
Подставка для кастрюль с регулируемой камерой сгорания марки «Anengbao» и соответствующая ей газовая плита с регулируемой камерой сгорания «Qingyanhu» теперь доступны для оптовой продажи и пользуются большой популярностью у пользователей!
Биография автора: Чжан Биюэ имеет степень бакалавра в области строительной инженерии и является старшим инженером в области электротехники. Она является изобретателем патента на полезную модель нового устройства для управления тепловым потоком и энергосберегающей защиты газовых плит, а также российского национального патента на изобретение. Она имеет 4 национальных патента на изобретение, 1 патент на полезную модель и 1 российский национальный патент на изобретение. Она была удостоена третьей премии Китайской премии за достижения в области науки и техники в энергетике и 10-й премии провинции Гуйчжоу в области науки и техники среди молодежи. Она опубликовала 5 статей в авторитетных национальных журналах.
